Seccionador de interruptor de fusível de 3 pólos 400A 690V

O seccionador de fusível ZHENGRONG HR17-400 é uma unidade resistente projetada para distribuição trifásica de alta corrente e baixa tensão. Ele combina as funções de uma chave de carga, chave de isolamento e proteção contra curto-circuito em um único dispositivo, protegendo cabos, motores e outros equipamentos elétricos contra sobrecarga e danos por curto-circuito. O design de 3 pólos protege todas as três fases simultaneamente, com três posições de fusíveis independentes e conjuntos de contato visíveis através da janela frontal. Com classificação de 400 A a 660/690 V CA, 50/60 Hz, é adequado para circuitos principais e circuitos ramificados pesados ​​em plantas industriais e edifícios comerciais.

Projeto e Operação

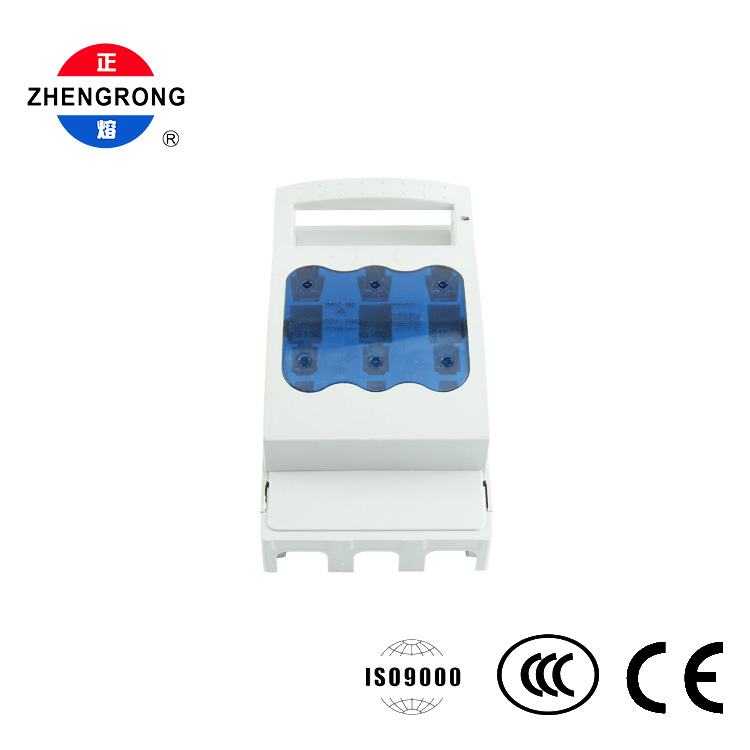

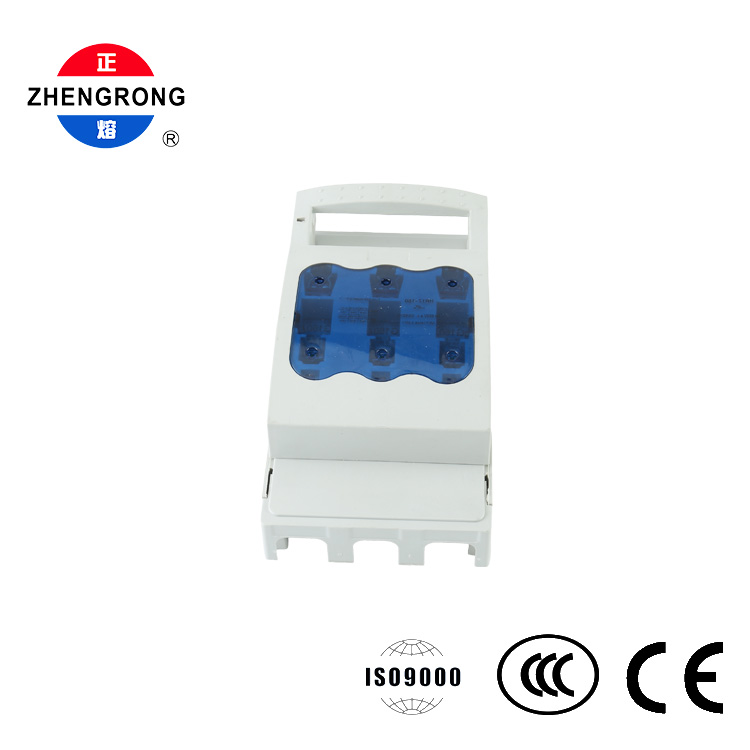

Uma ampla alça de elevação na parte superior proporciona uma operação manual confortável para comutação entre fechamento/interrupção. A distinta janela azul translúcida de três arcos permite que os operadores inspecionem rapidamente o status de todos os três pólos, sem abrir a unidade, acelerando a inspeção de rotina e a detecção de fusíveis queimados.

Quando aberto, o seccionador forma uma ruptura clara e visível, garantindo isolamento seguro durante manutenção e desligamento de emergência. As bases internas dos fusíveis e os conjuntos de contato são construídos para desempenho confiável em altas correntes.

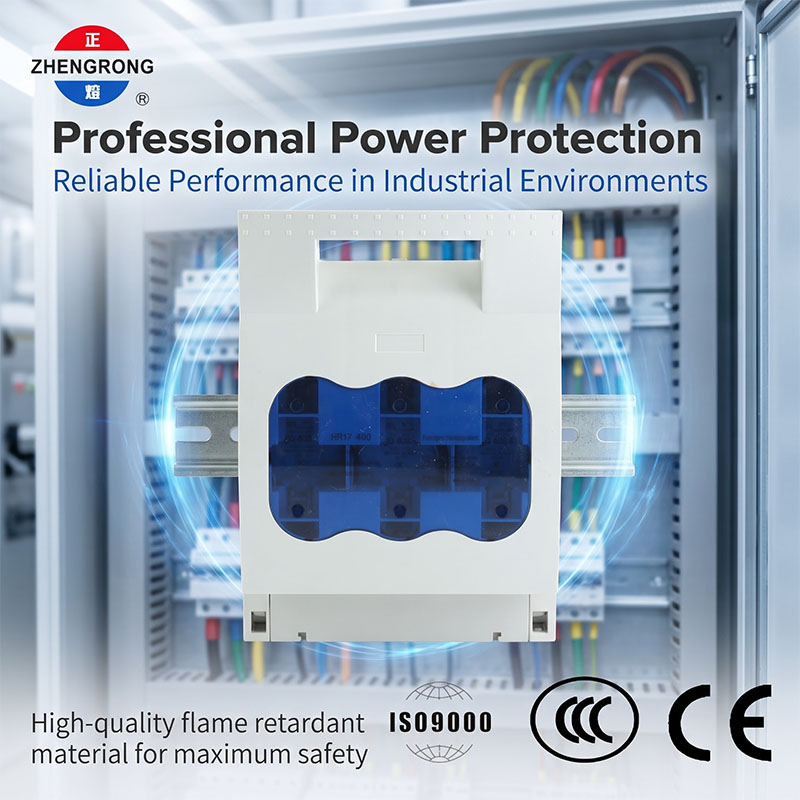

A caixa é moldada em plástico de engenharia retardador de chamas branco/cinza claro (poliamida/náilon de alta resistência ou grau reforçado) oferecendo excelente isolamento, resistência ao calor e resistência mecânica. O design modular e compacto integra-se facilmente em painéis de distribuição.

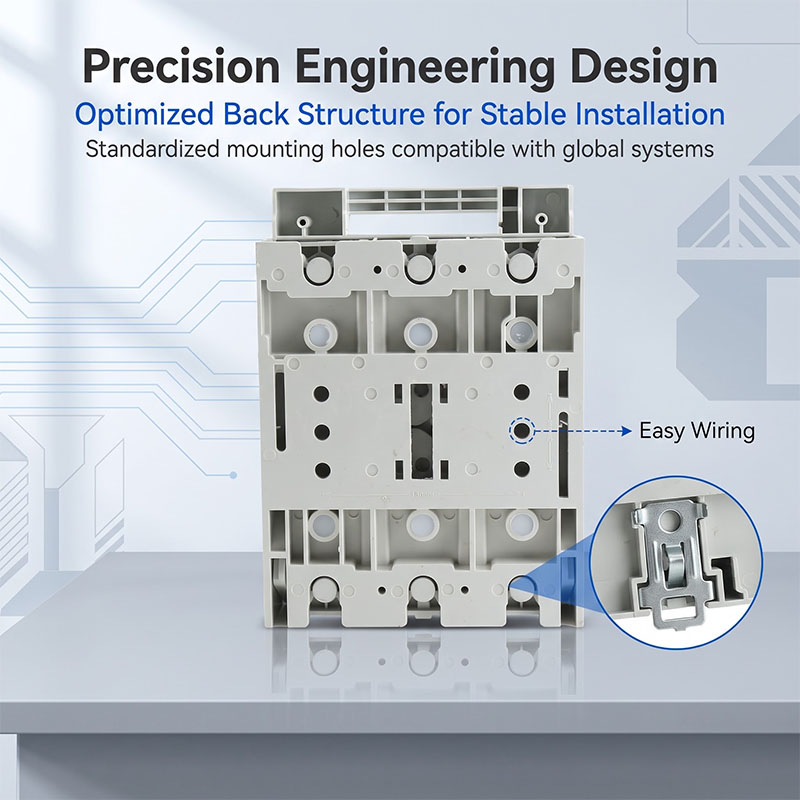

A instalação é fixa na base: os furos de montagem em ambos os lados da base permitem a fixação segura nos barramentos ou na placa de montagem do gabinete - adequado para aplicações de alta corrente em gabinetes de distribuição de energia.

Capacidade de alta corrente

● — classificação de 400A para circuitos principais e circuitos ramificados pesados.

Interruptor + isolamento + proteção por fusível em uma unidade

● — combinação de comutação de carga, isolamento e proteção contra curto-circuito, economizando espaço e custos.

Proteção trifásica de 3 pólos

● — proteção simultânea de todas as três fases.

Janela azul de arco triplo

● — status do fusível de todos os três pólos visível rapidamente sem abrir a unidade.

Alça de elevação larga

● — operação manual de fechamento/fechamento confortável e confiável.

Isolamento de ruptura visível

● — desobstruir o ponto de desconexão quando aberto, garantindo a segurança da manutenção.

Carcaça retardadora de chamas

● — plástico de engenharia de alta resistência com excelente isolamento, resistência ao impacto e ao calor.

Fixação de base robusta

● — furos de montagem para instalação segura em barramentos ou placas de montagem.

Compatibilidade 50/60 Hz

● — adequado para redes de abastecimento globais.

Qualidade certificada

● — Certificação ISO9000, CCC e CE para mercados domésticos e de exportação.

Aplicativo

● Caixas de distribuição de energia de fábrica e gabinetes de controle

● Circuitos principais e secundários em sistemas de distribuição de edifícios comerciais

● Proteção de cabos, motores e equipamentos elétricos contra sobrecarga e curto-circuito

● Sistemas de distribuição de alta corrente e baixa tensão

● Centros de controle de motores

● Isolamento de manutenção com ruptura visível

● Construtores de painéis, empreiteiros elétricos e equipes de manutenção de plantas
