Seccionador de interruptor de fusível de 3 polos 100A 690V trilho DIN

O seccionador de fusível ZHENGRONG HR17-100 é um dispositivo compacto e profissional de comutação e proteção para distribuição trifásica de baixa tensão. Ele combina as funções de chave de carga, chave seccionadora e proteção contra curto-circuito em uma única unidade, reduzindo componentes e simplificando a fiação do painel.

O design de 3 pólos protege todas as três fases do circuito. Ele é classificado como 100A a 690V e está em conformidade com GB/T 14048.3-2017, marcado como um seccionador de fusível de acordo com a nomenclatura padrão.

Projeto e Operação

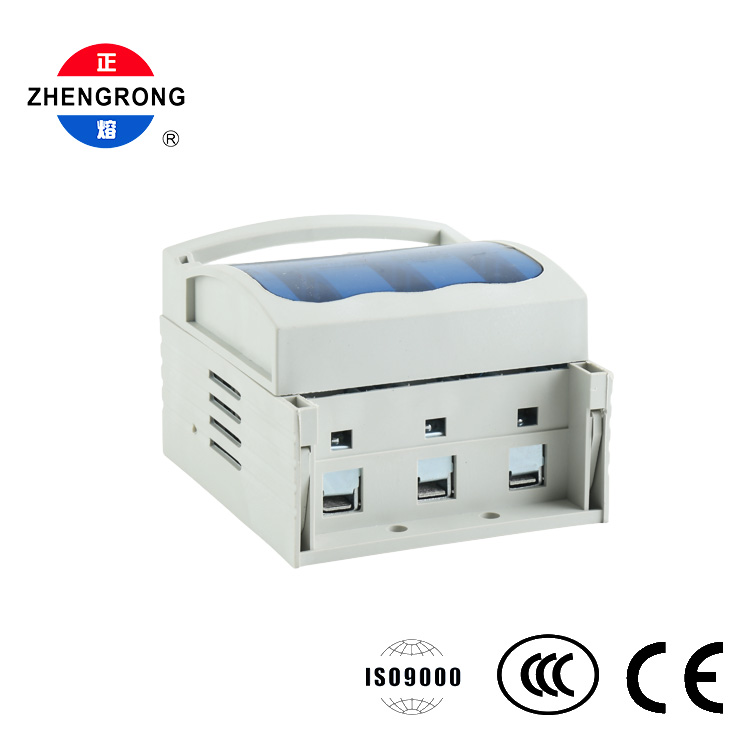

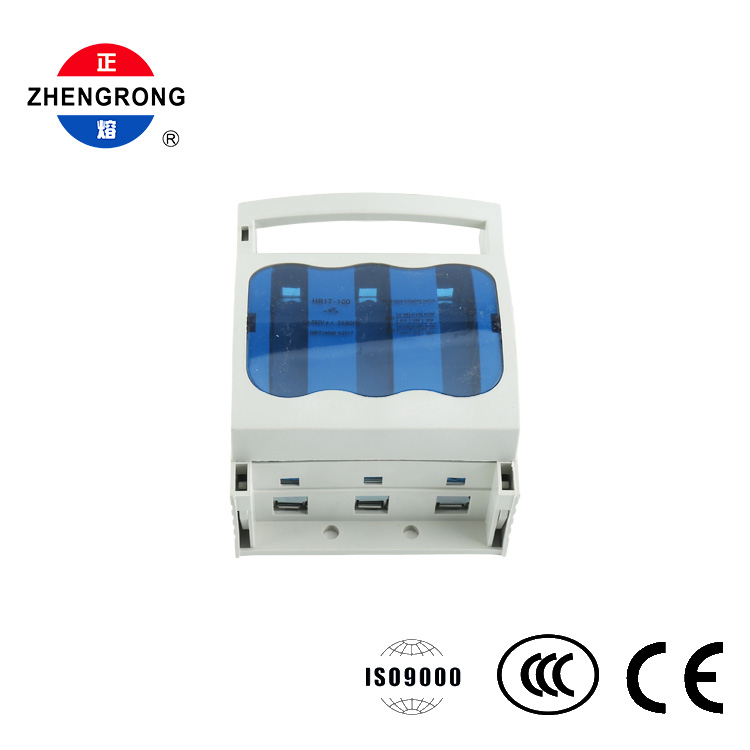

A unidade consiste em uma base e uma tampa superior que pode ser aberta com uma alça horizontal integrada na parte superior. A alça proporciona uma pegada confortável para operação manual de abertura/desbloqueio, enquanto a janela azul translúcida na tampa permite que os operadores verifiquem rapidamente a condição do fusível, sem abrir a unidade.

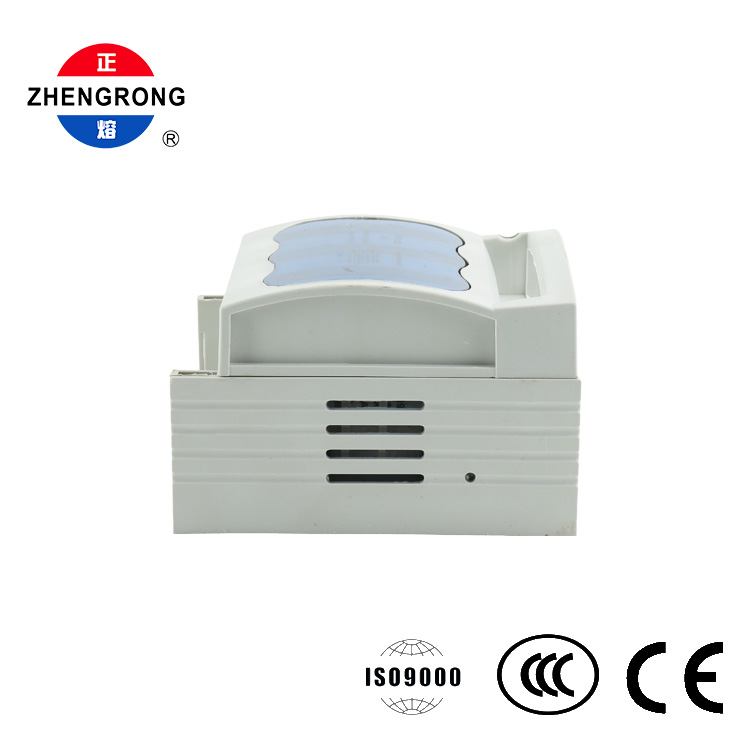

A tampa tipo gaveta abre para rápida inspeção e substituição de fusíveis. A carcaça é moldada em plástico de engenharia reforçado e retardador de chamas (náilon ou grau PBT) com nervuras de reforço para alta resistência mecânica, isolamento e resistência ao calor.

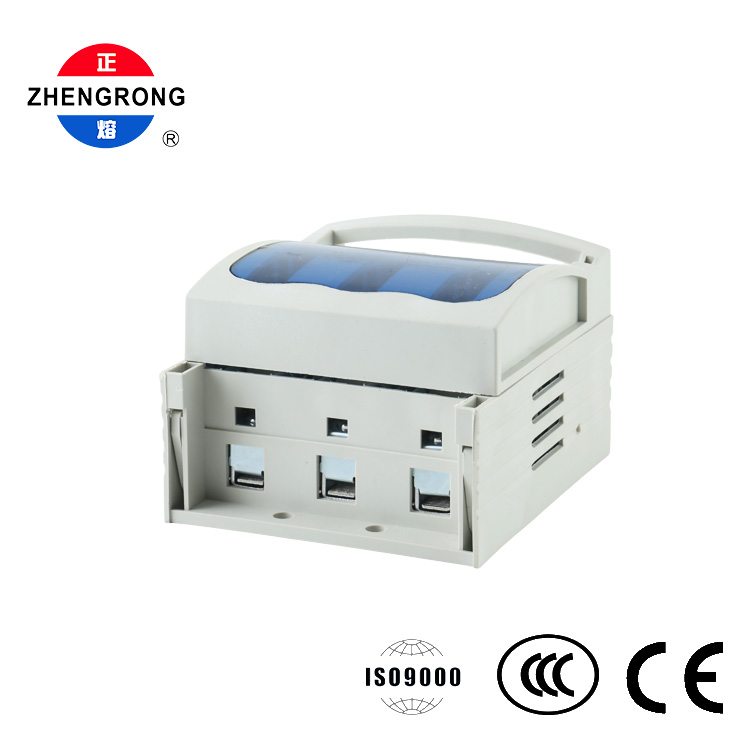

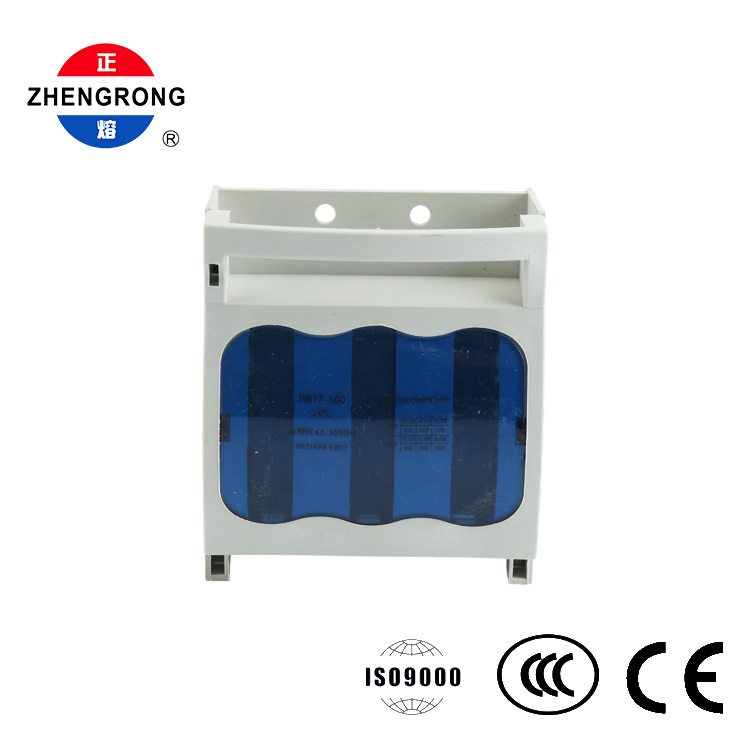

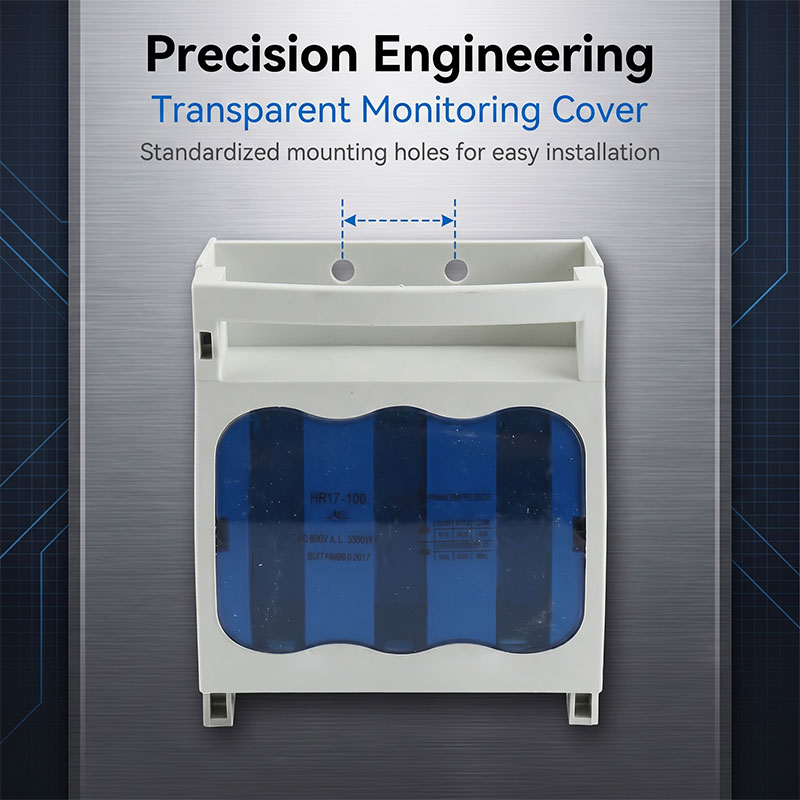

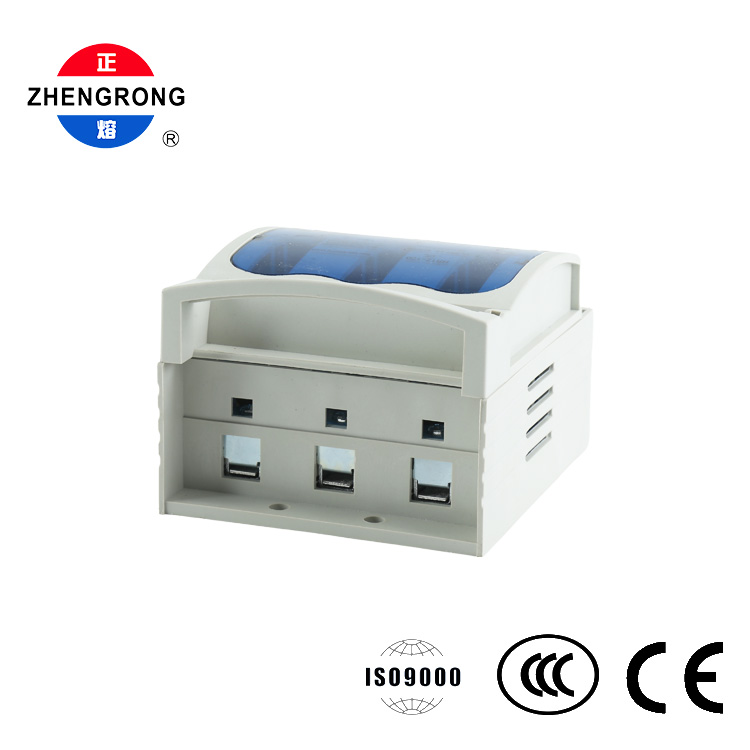

A fiação é feita através de três terminais inferiores com conexões de braçadeira de parafuso para fixação de cabos segura e de fácil manutenção. Para instalação, a base oferece duas opções: clipes laterais para montagem em trilho DIN padrão de 35 mm ou dois furos circulares na placa de base para fixação direta na placa de montagem do gabinete. Os slots e travas laterais também permitem a montagem lado a lado ou a adição de contatos auxiliares.

Características

Função 3 em 1

● — comutação de carga, isolamento e proteção contra curto-circuito em uma unidade compacta.

Proteção trifásica de 3 pólos

● — proteção simultânea de todas as fases para cargas trifásicas.

Isolamento de ruptura visível

● — limpe o ponto de desconexão quando aberto, garantindo manutenção segura e desligamento de emergência.

Janela azul translúcida

● — condição do fusível visível rapidamente sem abrir a tampa.

Alça tipo gaveta

● — punho horizontal amplo para comutação manual confortável e confiável.

Opções de montagem dupla

● — Clipes para trilho DIN de 35 mm ou fixação por parafuso para instalação flexível.

Carcaça reforçada retardadora de chamas

● — plástico de engenharia de nylon/PBT com nervuras para alta resistência, isolamento e resistência ao calor.

Terminais de fixação com parafuso seguros

● — fiação confiável com fácil acesso para manutenção.

Design expansível

● — slots laterais e travas suportam montagem lado a lado e contatos auxiliares.

Qualidade certificada

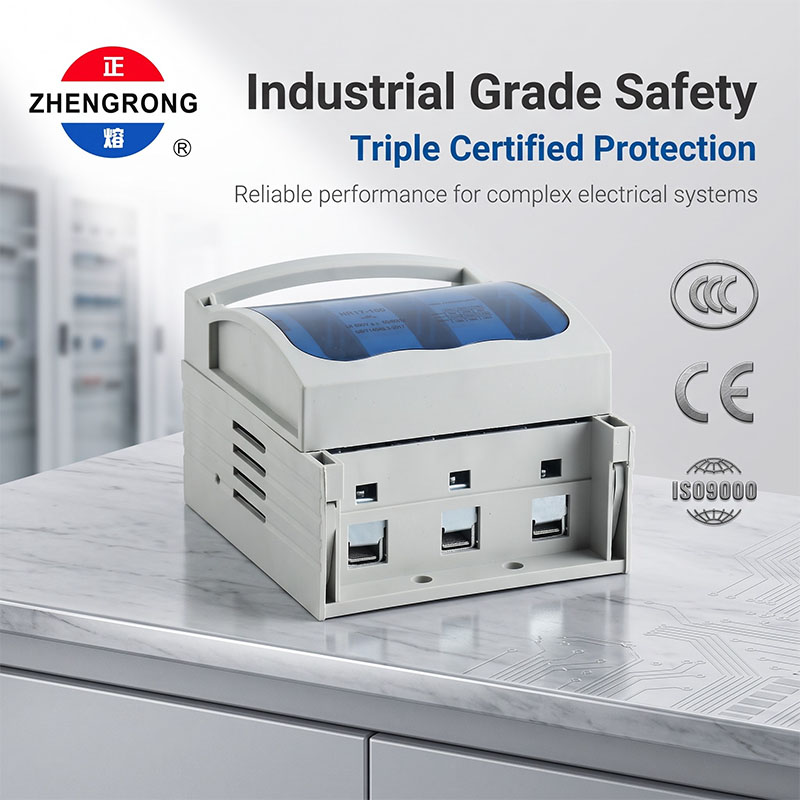

● — Compatível com GB/T 14048.3-2017; Certificado ISO9000, CCC e CE.

● Caixas de distribuição de energia de fábrica e gabinetes de controle

● Painéis de distribuição principais e proteção de circuitos ramais em edifícios comerciais

● Desconexão de energia e proteção contra curto-circuito para motores e transformadores

● Sistemas de distribuição de baixa tensão em plantas industriais

● Centros de controle de motores

● Isolamento de manutenção e comutação de emergência

● Construtores de painéis, empreiteiros elétricos e equipes de manutenção de plantas
