Seccionador de interruptor de fusível de 3 pólos 160A 690V

O seccionador de fusível ZHENGRONG HR17-160 é uma unidade modular que economiza espaço para sistemas de distribuição trifásicos de baixa tensão. Ele combina as funções de uma chave de carga, chave de isolamento e chave de emergência em um único dispositivo, enquanto fusíveis integrados fornecem proteção contra curto-circuito para circuitos a jusante.

O design de 3 pólos protege todas as três fases simultaneamente, tornando-o adequado para sistemas de alimentação CA trifásicos em fábricas, edifícios comerciais e aplicações de entrada de energia em máquinas.

Projeto e Operação

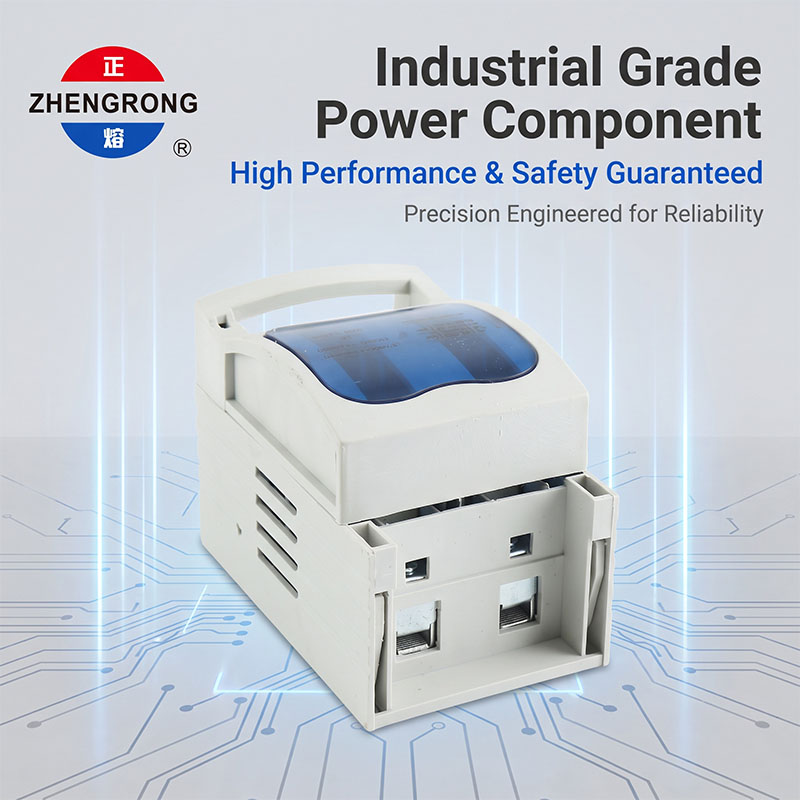

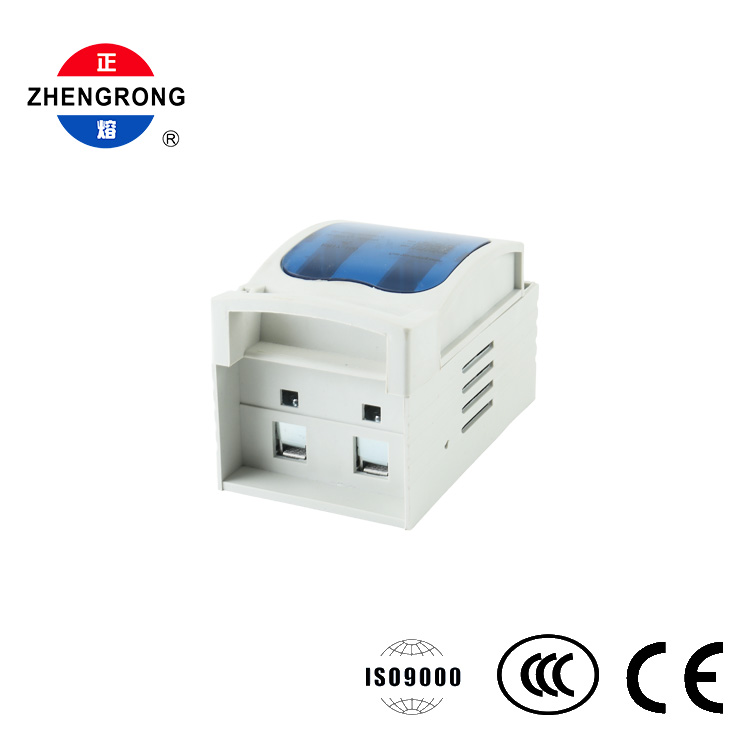

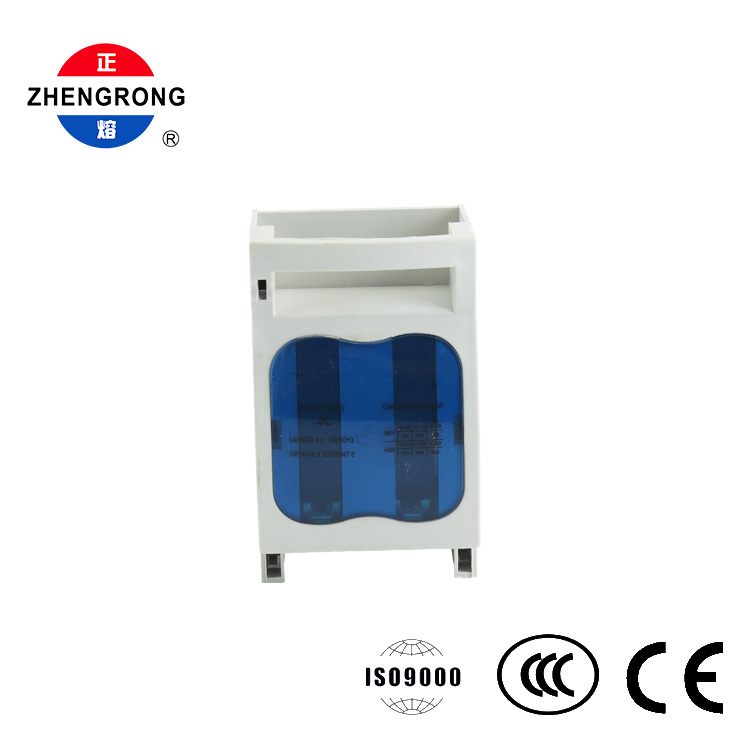

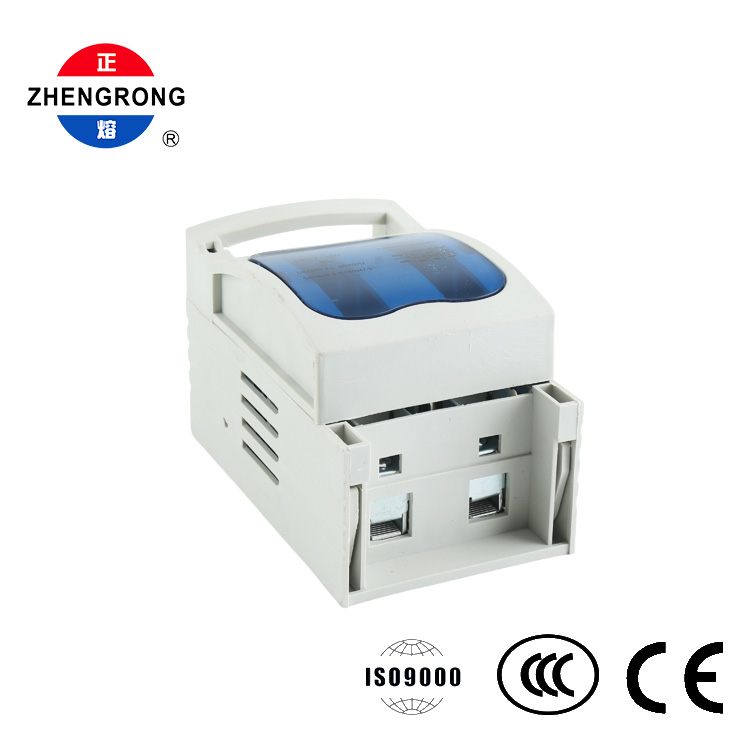

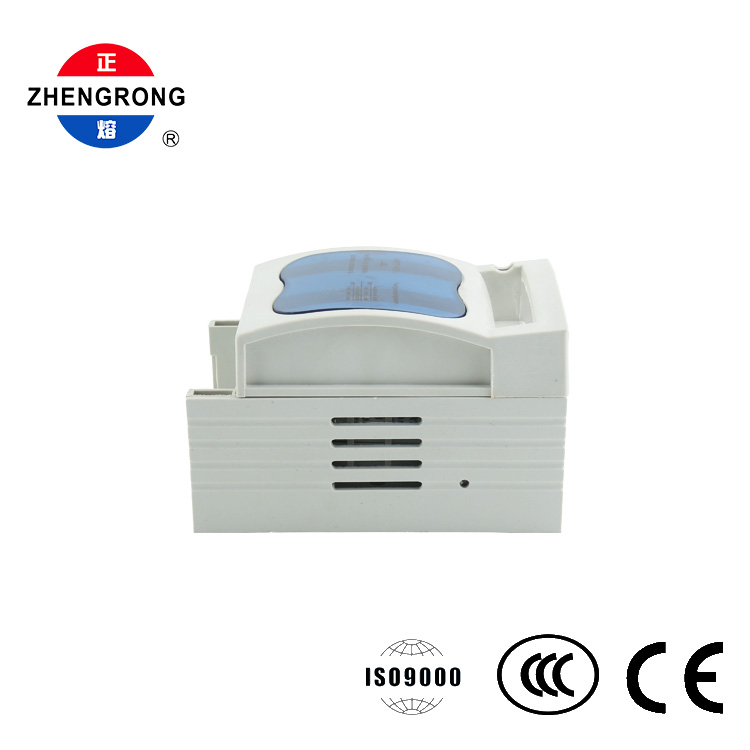

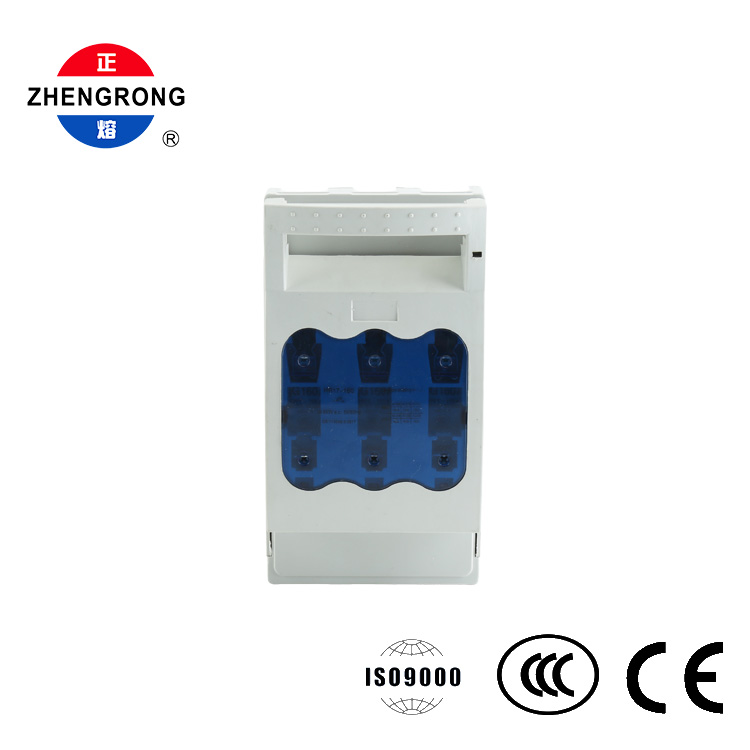

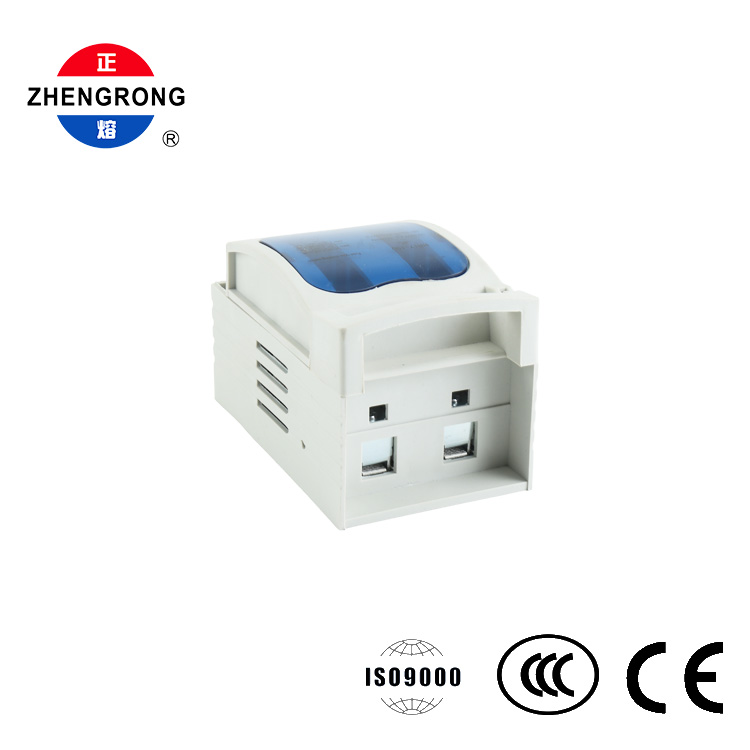

A unidade possui uma tampa articulada azul translúcida na parte frontal, que se abre para inspeção e substituição de fusíveis sem desconectar a fiação. Um recesso de alça embutido na parte superior fornece uma pegada confortável para abrir e fechar o interruptor. Uma fileira de pequenas nervuras elevadas na superfície superior melhora a aderência e aumenta a durabilidade.

Quando a chave é aberta, a seccionadora forma uma ruptura claramente visível, garantindo a segurança do operador durante a manutenção e desconexão de emergência. Os contatos condutores internos são feitos de cobre ou latão prateado para condutividade estável e baixo aumento de temperatura.

A caixa é moldada em plástico de engenharia retardador de chamas de alta resistência com acabamento cinza claro, oferecendo excelente isolamento, resistência ao impacto e longa vida útil. A janela de policarbonato azul combina proteção com fácil inspeção de status.

A unidade suporta duas opções de montagem: instalação de encaixe em trilhos DIN padrão de 35 mm ou fixação por parafuso traseiro na placa de montagem do gabinete — proporcionando flexibilidade para diferentes designs de painel.

Função 3 em 1

● — interruptor de carga, interruptor de isolamento e proteção por fusível em uma unidade compacta, economizando espaço no painel e custos.

Proteção trifásica de 3 pólos

● — proteção simultânea de todas as fases para cargas trifásicas.

Isolamento de ruptura visível

● — limpe o ponto de desconexão quando aberto, garantindo manutenção segura e desligamento de emergência.

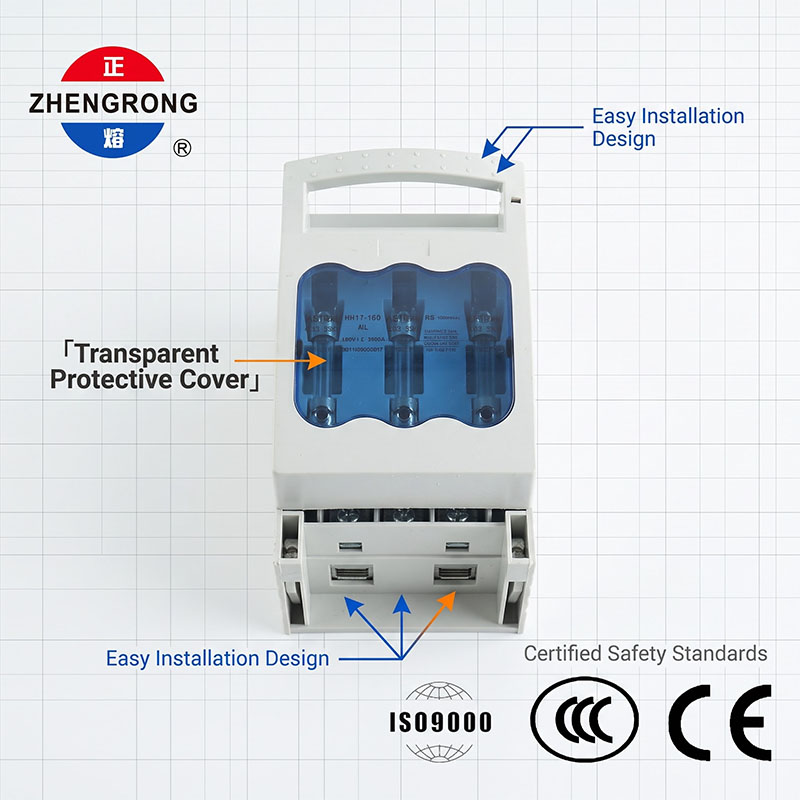

Acesso ao fusível da tampa articulada

● — a janela azul translúcida permite a inspeção do status do fusível e a substituição rápida sem necessidade de nova fiação.

Opções de montagem dupla

● — montagem em trilho DIN de 35 mm ou fixação por parafuso traseiro para instalação flexível em painel.

Carcaça retardadora de chamas

● — plástico de engenharia de alta resistência com excelente isolamento, resistência ao impacto e ao calor.

Contatos de alta condutividade

● — terminais de cobre ou latão prateados para desempenho estável e baixo aumento de temperatura.

Operação ergonômica

● — alça superior embutida com alças para comutação manual confortável e confiável.

Qualidade certificada

● — compatível com IEC 60947-3; Certificação ISO9000, CCC e CE para os mercados interno e de exportação.

Aplicativo

● Quadros de distribuição de baixa tensão e gabinetes de controle

● Distribuição de energia industrial em oficinas de fábrica

● Painéis de distribuição principais e caixas de subdistribuição em edifícios comerciais

● Interruptor de entrada de energia e proteção contra curto-circuito para máquinas de grande porte

● Centros de controle de motores

● Comutação de emergência e isolamento de manutenção

● Construtores de painéis, empreiteiros elétricos e equipes de manutenção de plantas
