Seccionador de interruptor de fusível de 3 polos 160A 690V trilho DIN

O seccionador de fusível ZHENGRONG HR17-160 é uma unidade modular e compacta para distribuição trifásica de baixa tensão. Ele executa o fechamento/interrupção do circuito e o isolamento, enquanto os fusíveis integrados fornecem proteção contra curto-circuito e sobrecarga para equipamentos posteriores — tudo em um único dispositivo.

O design de 3 pólos protege todas as três fases simultaneamente, com três posições internas de fusíveis e pontos de contato visíveis através da janela de inspeção. Com classificação de 160A a 690V~, 50/60Hz, é adequado para redes de alimentação de 50Hz e 60Hz em todo o mundo.

Projeto e Operação

Uma alça larga na parte superior permite fácil operação manual de puxar/empurrar para abrir/desligar o circuito. A tampa protetora azul translúcida no meio permite que os operadores verifiquem rapidamente a condição do fusível sem abrir a unidade, acelerando a inspeção e a solução de problemas. Quando a chave é aberta, o seccionador cria uma ruptura visível, garantindo isolamento seguro durante a manutenção e desligamento de emergência. Os condutores internos usam contatos de cobre estanhado para condutividade confiável e baixo aumento de temperatura.

Construção e Instalação

A caixa é moldada em plástico de engenharia retardador de chamas de alta resistência (policarbonato ou náilon reforçado) com acabamento cinza claro, oferecendo excelente isolamento, impacto e resistência ao calor. O design modular mantém a unidade compacta e fácil de integrar.

Duas opções de instalação estão disponíveis: montagem em trilho DIN padrão de 35 mm por meio de clipes traseiros ou fixação por parafuso na placa de montagem do gabinete – flexível para diferentes layouts de painel.

Interruptor + isolamento + proteção por fusível em uma unidade

● — combinação de fechamento/interrupção de circuito, isolamento e proteção contra curto-circuito, economizando espaço e custos.

Proteção trifásica de 3 pólos

● — proteção simultânea de todas as três fases para motores e circuitos derivados.

Alça de operação ampla

● — comutação manual confortável de puxar/empurrar com indicação clara de status.

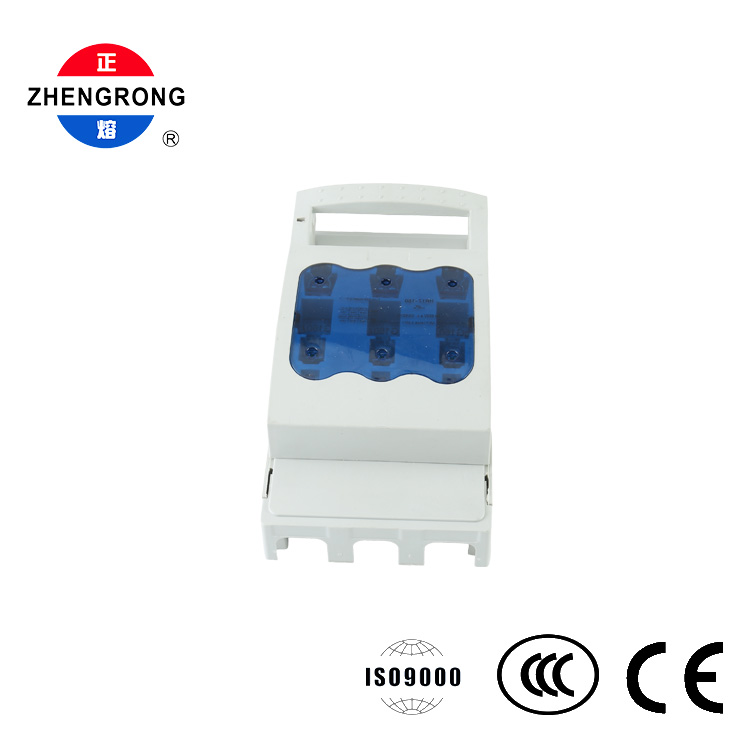

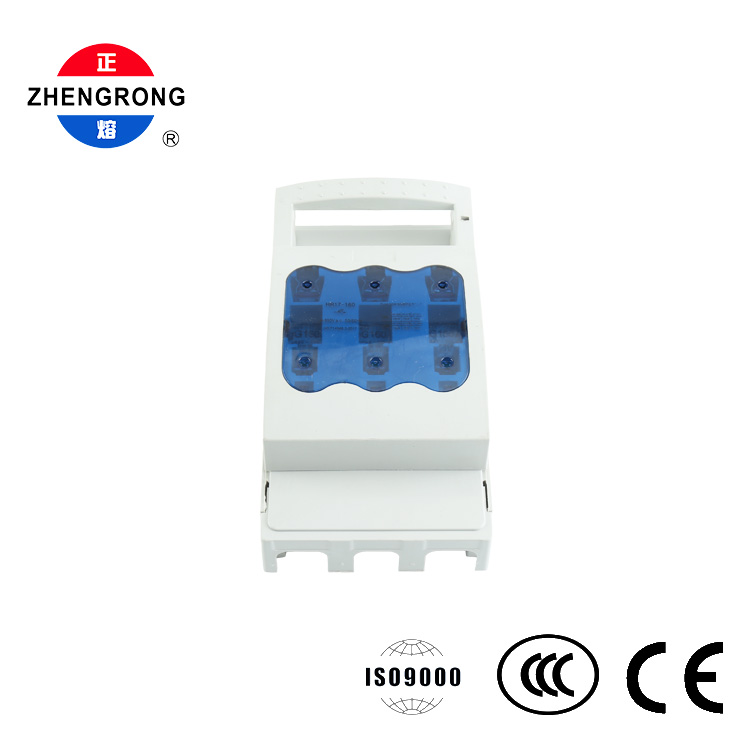

Janela azul translúcida

● — condição do fusível visível rapidamente sem abrir a unidade.

Isolamento de ruptura visível

● — desobstruir o ponto de desconexão quando aberto, garantindo a segurança da manutenção.

Carcaça retardadora de chamas

● — plástico de engenharia de alta resistência com excelente isolamento, resistência ao impacto e ao calor.

Contatos de cobre estanhado

● — condutividade estável e baixo aumento de temperatura para desempenho confiável a longo prazo.

Opções de montagem dupla

● — Fixação em trilho DIN de 35 mm ou parafuso para instalação flexível em painel.

Compatibilidade 50/60 Hz

● — classificação de 690 V~, 50/60 Hz para mercados globais.

Qualidade certificada

● — Certificação ISO9000, CCC e CE para mercados domésticos e de exportação.

Aplicativo

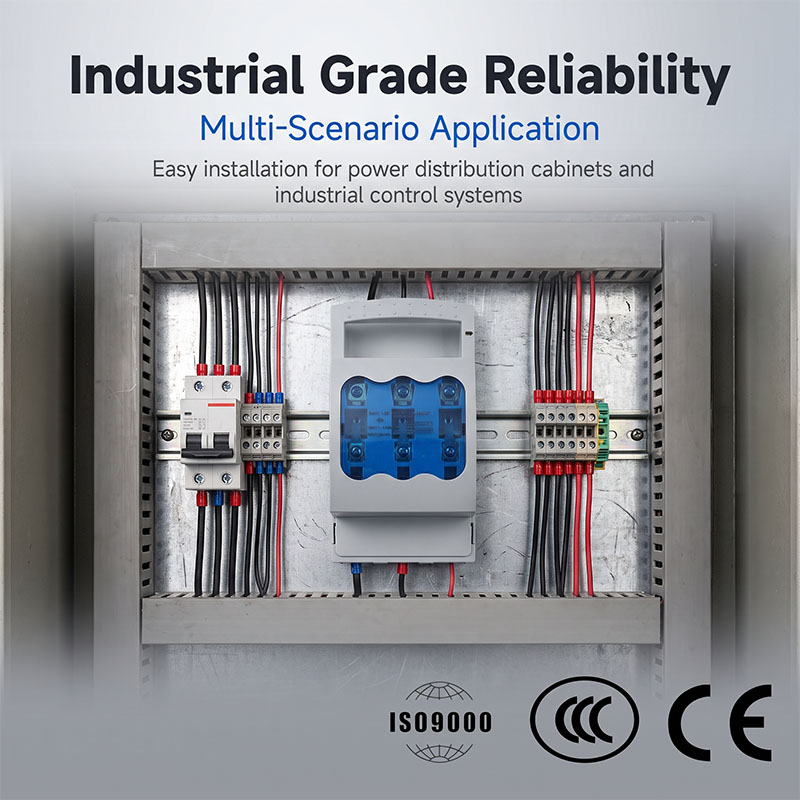

● Sistemas de distribuição de baixa tensão em instalações industriais e edifícios comerciais

● Caixas de distribuição de cabos, armários de distribuição de baixa tensão e caixas de controle de motores

● Proteção do motor e comutação de circuitos ramificados

● Ativação/interrupção de circuito de derivação e proteção contra curto-circuito

● Proteção contra entrada de energia para máquinas e equipamentos

● Isolamento de manutenção e comutação de emergência

● Construtores de painéis, empreiteiros elétricos e equipes de manutenção de plantas
