Por que a segurança do seu painel solar depende da escolha do fusível CC fotovoltaico correto

2025-11-18 0 Deixe-me uma mensagem

Não importa em qual usina de energia solar você entre, em qual gabinete de inversor comercial você abra ou em qual sistema fotovoltaico residencial em telhado você inspecione, você encontrará um componente muitas vezes esquecido, mas crucial: oFusível DC fotovoltaico. Um inapropriadoFusível DC fotovoltaicopode não só comprometer a segurança, mas também causar perdas financeiras significativas. O que torna este pequeno dispositivo tão indispensável? Por que os especialistas escolhem consistentementeZhenghaofusíveis? Vamos desvendar seus mistérios juntos.

Desafios Únicos

Ao contrário da corrente alternada (CA) que você usa em sua casa, os painéis solares geram corrente contínua (CC). Esta CD possui características únicas e potencialmente perigosas:

1. Tensão Contínua e Alta Corrente: Especialmente sob forte luz solar, os circuitos CC operam perto de sua tensão máxima. Ao contrário da CA, um curto-circuito não desaparece no próximo ponto de cruzamento zero; o arco resultante pode durar muito mais tempo e gerar temperaturas suficientes para derreter o metal e causar um incêndio.

2. Baixa impedância da fonte: Os painéis solares têm resistência interna muito baixa. Quando ocorre um curto-circuito, uma enorme corrente de surto é gerada quase instantaneamente. Sem proteção de resposta rápida, os cabos e conectores podem queimar instantaneamente.

3. Matrizes complexas: Painéis solares conectados em série geram altas tensões (normalmente 600V, 1000V ou 1500V DC). A proteção de cada painel ou conjunto requer fusíveis coordenados, confiáveis e de alta tensão na caixa combinadora.

É precisamente por isso que os fusíveis CA padrão não podem proteger com segurança os circuitos solares CC; eles não possuem o projeto especial necessário para extinguir com eficácia arcos CC contínuos de alta tensão. ApenasFusíveis DC fotovoltaicosprojetados especificamente para geração de energia fotovoltaica possuem o projeto de engenharia e testes rigorosos necessários para realizar esta tarefa.

Finalidade de um fusível DC fotovoltaico

O propósito central defusíveis fotovoltaicos DCé simples: isolar falhas antes que ocorra um desastre. Especificamente, protegem contra dois riscos principais:

1. Curto-circuito: Curto-circuitos causados por danos na linha, falhas de conexão, intrusão de umidade, danos por roedores, falha de componentes ou instalação inadequada criam um caminho de baixa resistência, levando a um grande surto de corrente descontrolado. Os fusíveis fotovoltaicos DC detectam imediatamente esta sobrecarga e derretem seus componentes internos, desconectando o circuito com segurança e evitando danos a montante (painéis, inversores) e a jusante (linhas derretidas, incêndios).

2. Corrente reversa: Quando uma string em um grande sistema paralelo falha, pode ocorrer corrente reversa. O painel defeituoso atua como um absorvedor de corrente, fazendo com que o circuito normal empurre a corrente para trás através do painel defeituoso. Esta corrente reversa pode causar superaquecimento e danos permanentes ao painel afetado. A instalação estratégica de fusíveis CC fotovoltaicos atua como uma válvula unidirecional, bloqueando essa corrente reversa e evitando danos.

Fusíveis DC fotovoltaicos são dispositivos de proteção cruciais em sistemas solares:

Pontos críticos de posicionamento para fusíveis CC fotovoltaicos	Protege contra	Consequência sem proteção
Entradas da caixa combinadora	Sobrecorrente em cadeias de painéis individuais que alimentam o combinador.	A falha em uma cadeia puxa corrente destrutiva de todas as cadeias paralelas, potencialmente fritando cabos, terminais e toda a caixa.
Saída de strings de série	Corrente reversa fluindo de volta para uma string com falha (conforme descrito acima).	Superaquecimento e danos permanentes aos painéis da cadeia com falha. Perda de energia significativa.
Entre Combinadores de Strings e Inversores Centrais	Grandes curtos-circuitos ocorrendo ao longo de cabos alimentadores maiores ou antes da entrada CC do inversor.	Risco catastrófico de arco elétrico ao longo dos principais trechos de CC desprotegidos; sobrecarregando a proteção DC do inversor.
Dentro dos conversores/otimizadores DC-DC	Falhas internas na unidade de conversão de energia.	Os danos se espalham além do conversor, impactando potencialmente outros componentes ou circuitos. Risco de incêndio.
Sequências de baterias em sistemas acoplados a CC	Curto-circuitos em bancos de baterias de alta capacidade e alta energia.	Descarga descontrolada levando a possível fuga térmica, incêndio, explosão.

1. Meu sistema AC usa fusíveis padrão. Por que não posso usar esses fusíveis para proteger meus painéis solares diretamente?

Absolutamente não. Os fusíveis CA padrão são testados apenas para circuitos CA. A física da extinção de arcos CC (especialmente sob altas tensões comuns em sistemas solares) é muito mais complexa. Os arcos CA se extinguem no ponto de cruzamento zero da tensão, 100 a 120 vezes por segundo. Os arcos DC, entretanto, não possuem esse ponto de extinção; eles continuam a queimar violentamente, causando superaquecimento, explosões e até incêndios. Os fusíveis CC fotovoltaicos são certificados e especialmente projetados com câmaras e materiais exclusivos de extinção de arco para interromper com segurança arcos CC contínuos de alta tensão em milissegundos.

2. Como posso saber qual amperagem devo escolher para meu fusível CC fotovoltaico?

A especificação do fusível deve ser determinada com base na corrente específica do circuito que ele protege. Isso requer cálculos: Determine a corrente de curto-circuito da string/painel (Isc): Sob condições de teste padrão (STC), encontre a classificação Isc máxima para o painel ou string.

Aplicando uma margem de segurança: As melhores práticas recomendam definir as classificações dos fusíveis para 125% a 150% do Isc (distribuição de corrente interrompível). (Por exemplo, se o Isc do string for 10A, o fusível deverá ser 12A ou 15A). Isto fornece uma margem para variações na corrente operacional normal, garantindo ao mesmo tempo que pode suportar correntes de falha que excedem em muito a corrente operacional normal. Consulte sempre o manual de instalação, os códigos elétricos nacionais (NEC, IEC) e as especificações dos equipamentos posteriores (caixas combinadoras, inversores) – eles normalmente especificam as classificações de fusíveis necessárias. Fusíveis subclassificados podem causar falsas queimaduras, enquanto fusíveis superestimados são perigosos e violam as especificações.

3. Meu fusível queimou. Quais são as causas comuns?

Um fusível queimado indica que sua função crítica foi concluída. As causas comuns incluem: Falhas de curto-circuito: isolamento do cabo danificado, conectores soltos causando arco, falha no isolamento do terminal, danos físicos à fiação ou equipamento e falha de componentes internos.

Sobrecarga severa: A corrente excede de forma consistente e significativa a corrente nominal do fusível (isso é menos comum que um curto-circuito, mas pode ocorrer se a fiação ou componente estiver muito subdimensionado; no entanto, o dispositivo de proteção do circuito deve desarmar primeiro).

Sopro incorreto: Embora o sopro incorreto de fusíveis de alta qualidade seja raro, isso pode ocorrer se as especificações do fusível estiverem ligeiramente erradas, o desempenho for degradado devido ao envelhecimento/ambientes extremos, conexões ruins causarem superaquecimento dos terminais do porta-fusível ou houver defeitos de fabricação.

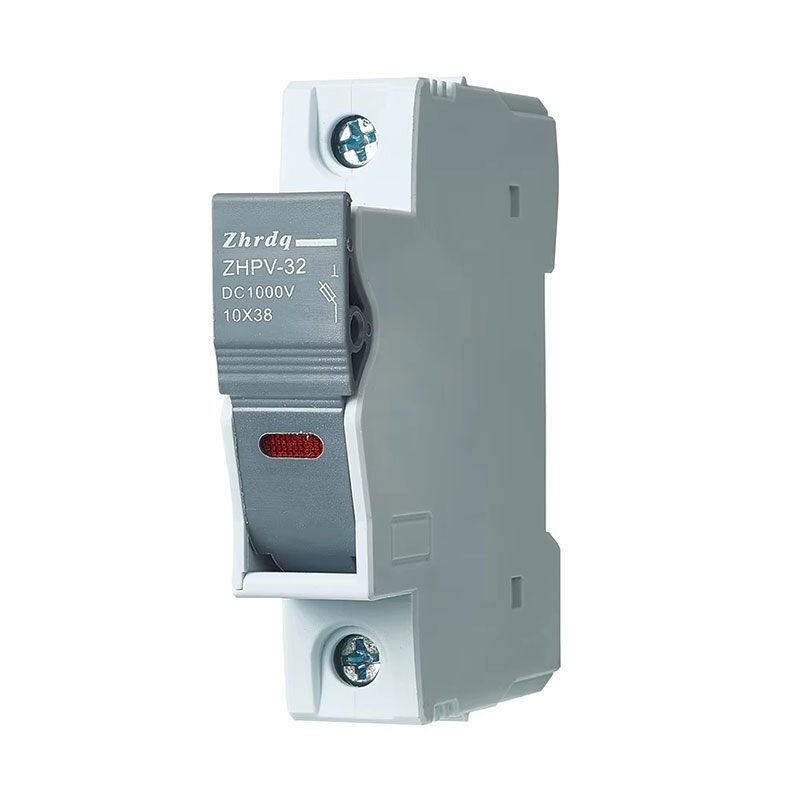

Photovoltaic DC Fuse

Seu painel solar pode operar brevemente sem dimensionamento e certificação adequadosfusíveis fotovoltaicos DC, mas “operação” significa mais do que apenas gerar eletricidade; isso significa operação confiável e segura nas próximas décadas. Cada caixa combinadora e cada sequência de cabos pode ser um ponto de falha, potencialmente funcionando mal em condições específicas. Usar fusíveis de qualidade inferior ou ignorar a proteção não é um atalho, mas sim um risco inaceitável para os técnicos, a propriedade e o seu investimento.

Fusíveis de Zhenghaorepresentam segurança de engenharia. Fabricados de acordo com padrões rigorosos e comprovados em ambientes globais adversos, eles fornecem a proteção crítica de resposta rápida e alta capacidade de interrupção exigida pelos sistemas fotovoltaicos modernos.
