Quais benefícios de segurança e desempenho o fusível de alta corrente IEC 60269 415V oferece para sistemas de distribuição de energia industrial?

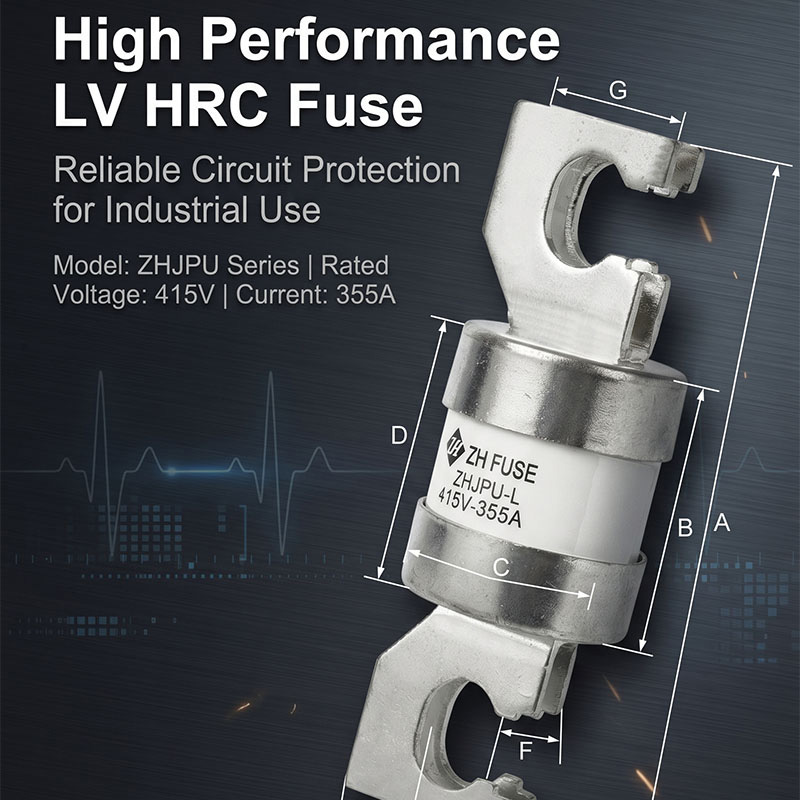

1. Projeto principal e definição padrão de produtos fusíveis de alta corrente IEC 60269

A IEC 60269 forma a estrutura padrão unificada global para fusíveis de baixa tensão e alta capacidade de interrupção, definindo regras estritas para tensão nominal, capacidade de transporte de corrente, características de tempo-corrente, estrutura mecânica e padrões de teste de segurança. Para redes de distribuição trifásicas industriais de 415 V, os fusíveis de alta corrente devem atender aos requisitos de sobrecarga lenta e de interrupção instantânea de curto-circuito para proteger equipamentos de energia downstream caros.

Os fusíveis tradicionais de plástico enfrentam defeitos óbvios em ambientes industriais de alta corrente, incluindo resistência térmica insuficiente, terminais de contato soltos e capacidade de interrupção limitada. A estrutura cerâmica aparafusada adotada por este produto resolve esses problemas por meio de uma caixa integrada resistente a altas temperaturas e terminais de conexão de cobre banhados a prata. Como um componente de proteção padronizado projetado para circuitos industriais pesados ​​de baixa tensão,Fusível de alta corrente IEC 60269 415Vunifica a tolerância dimensional e os indicadores de desempenho elétrico para obter intercambialidade entre projetos para integradores de engenharia.

1.1 Dois módulos principais de design funcional

• Módulo de invólucro com isolamento cerâmico: O material cerâmico de alta alumina bloqueia a expansão do arco durante a interrupção da falha, com excelente estabilidade térmica para evitar a deformação do invólucro sob carga de corrente nominal de longo prazo.
• Módulo terminal condutor conectado por parafuso: O revestimento prateado reduz a resistência de contato entre o elo fusível e o barramento, controlando o aumento de temperatura nos pontos de conexão dentro dos limites padrão, mesmo sob operação contínua de alta corrente.
• Módulo de elemento fusível interno: O metal fundido calibrado corresponde à curva característica gG/gL, alcançando coordenação de proteção graduada com dispositivos de proteção de circuito a montante e a jusante.

1.2 Valor de conformidade com o padrão IEC 60269

Os produtos que passam totalmente nos testes de tipo IEC 60269 podem ser implantados em projetos industriais nos mercados europeu, do sudeste asiático e australiano sem certificação de segurança repetida. A norma impõe testes rigorosos de interrupção de curto-circuito e vibração mecânica para eliminar riscos ocultos, como vazamento de arco, rachaduras no invólucro e derretimento prematuro sob corrente operacional normal. Para equipes de compras que lidam com projetos de equipamentos internacionais, a conformidade com padrões unificados simplifica muito a qualificação de componentes e os processos de aceitação de projetos.

2. Tabela completa de parâmetros de especificações técnicas padrão

O projeto e a aquisição elétrica dependem de parâmetros padronizados claros para completar a correspondência do circuito e a seleção do modelo. Esta série cobre faixas de corrente nominal de 200 A a 400 A sob tensão de trabalho de 415 Vca, com indicadores mecânicos e elétricos unificados para reduzir a carga de trabalho de comparação repetida de parâmetros durante a concepção do projeto. A tabela abaixo classifica todas as principais especificações fixas aplicáveis ​​à linha de modelos ZHJPU-L.

2.1 Lógica de seleção de modelo para diferentes cargas de circuito

• Ramos de distribuição industrial leve (200A ~ 280A): Adequado para equipamentos auxiliares de pequenas fábricas, gabinetes de distribuição de iluminação e painéis de controle de baixa potência com carga uniforme estável.
• Circuitos de controle de motor médio (300A~360A): Combina com motores trifásicos de tamanho médio, sistemas de acionamento de transportadores e circuitos de proteção secundária de transformador único.
• Circuitos de entrada principais pesados ​​(380A ~ 400A): Aplicados à proteção do barramento principal de grandes centros de distribuição de energia, terminais de saída de geradores e circuitos de alimentação principal de máquinas pesadas.

2.2 Vantagens do projeto unificado e compartilhado em todas as classes atuais

Todas as especificações atuais desta linha de produtos mantêm a estrutura do invólucro de cerâmica e o layout dos terminais de parafuso idênticos. Este design consistente permite que o pessoal de manutenção utilize as mesmas ferramentas de instalação e padrões de gerenciamento de peças sobressalentes, evitando a preparação especial de acessórios para diferentes graus de corrente. A espessura unificada do terminal banhado a prata garante um desempenho consistente de resistência de contato em toda a linha de produtos, eliminando o desvio de aumento de temperatura causado por dimensões inconsistentes dos terminais durante a operação paralela do gabinete a longo prazo.

3. Carcaça de cerâmica e vantagens do material terminal banhado a prata

A seleção do material determina diretamente a vida útil a longo prazo e a segurança operacional dos fusíveis de alta corrente em ambientes industriais agressivos. Os fusíveis de plástico de baixo custo usam materiais poliméricos orgânicos que amolecem e se deformam sob altas temperaturas sustentadas, enquanto os terminais de cobre nu oxidam rapidamente em oficinas úmidas ou empoeiradas, aumentando a resistência de contato e provocando falhas anormais de superaquecimento.

O sistema de material duplo de revestimento cerâmico e terminais de cobre banhados a prata resolve essas deficiências de durabilidade simultaneamente. A cerâmica industrial de alta pureza suporta altas temperaturas contínuas sem deformação, e a camada prateada nos terminais de cobre isola a oxidação do ar para manter o desempenho condutor estável por anos. Para sistemas de energia industriais que funcionam 24 horas por dia, esta configuração de material reduz bastante a frequência dos ciclos regulares de inspeção e substituição de componentes.Fusível de alta corrente IEC 60269 415Vadota esta solução de material compósito maduro para se adaptar a ambientes de fábrica com muita poeira, alta umidade e flutuações frequentes de temperatura.

• Carcaça de cerâmica: Alto desempenho de supressão de arco, evita respingos de arco para fora durante a interrupção de curto-circuito para evitar riscos de incêndio dentro dos gabinetes do painel.
• Terminais de cobre folheados a prata: Baixa resistência de contato, aumento mínimo de temperatura sob carga nominal total, antioxidação e anticorrosão para oficinas costeiras ou de plantas químicas.
• Meio de extinção de arco de enchimento interno: Absorve a energia do arco instantaneamente durante o corte de falhas, suportando alta capacidade de interrupção sem ruptura ou fragmentação do alojamento.

3.1 Desempenho de estabilidade térmica em operação contínua

Sob operação contínua com corrente nominal total por milhares de horas, o invólucro de cerâmica mantém a estabilidade dimensional sem expansão ou rachaduras. O calor interno gerado pelo elemento fusível se dissipa uniformemente através da parede cerâmica, evitando pontos quentes locais que aparecem nos invólucros plásticos dos fusíveis. Mesmo em gabinetes de manobra fechados com pouca ventilação natural, o aumento geral de temperatura do elo fusível permanece dentro dos limites permitidos pela norma IEC 60269, eliminando o risco de envelhecimento do isolamento do barramento adjacente causado pelo acúmulo excessivo de calor local.

4. Característica de proteção gG/gL e desempenho de interrupção de falha

gG e gL representam características universais de proteção de faixa completa definidas pela IEC 60269, cobrindo dois tipos principais de falhas que ameaçam os circuitos de energia industriais: sobrecarga leve de longa duração e curto-circuito grave instantâneo. Muitos fusíveis industriais de baixa qualidade suportam apenas proteção de tipo único, derretendo muito facilmente sob a corrente de surto de inicialização do motor ou falhando em cortar grandes correntes de curto-circuito com rapidez suficiente.

4.1 Lógica de proteção contra sobrecarga lenta (característica gL)

Quando os circuitos enfrentam uma corrente de sobrecarga leve entre 1,3 vezes e 5 vezes a corrente nominal de trabalho, o elemento fusível derrete gradualmente com ação retardada. Este atraso evita a falsa queima de fusíveis durante a partida normal do motor, carregamento do capacitor e picos de corrente transitória do equipamento, ao mesmo tempo em que corta a energia se a sobrecarga persistir por um tempo definido para evitar o envelhecimento do isolamento do cabo e danos por superaquecimento do equipamento.

4.2 Lógica de proteção contra interrupção instantânea de curto-circuito (característica gG)

Uma vez que ocorre uma corrente de curto-circuito grave devido a curto-circuito no cabo, falha interna do equipamento ou colisão de barramento, o fundido interno vaporiza instantaneamente para formar um circuito aberto em microssegundos. O invólucro de cerâmica e o enchimento de extinção de arco suprimem os arcos elétricos de forma eficaz, isolando com segurança a seção de falha sem danificar o arco elétrico nos componentes adjacentes do conjunto de manobra. A alta capacidade de interrupção garante que o fusível possa extinguir correntes de falha extremas sem ruptura estrutural ou respingos de material condutor.

4.3 Coordenação Seletiva com Dispositivos de Proteção Upstream e Downstream

• Combina disjuntores miniatura, disjuntores em caixa moldada e contatores em equipamentos posteriores para formar uma coordenação de proteção graduada.
• O projeto da curva tempo-corrente garante que apenas o fusível do ramal de falha derreta durante falhas parciais do circuito, evitando a falta de energia do sistema completo de todo o gabinete de distribuição.
• Compatível com os requisitos de coordenação de proteção primária de transformadores e geradores para sistemas de alimentação industrial de médio e grande porte.

5. Cenários universais de correspondência de aplicações industriais

A distribuição de energia trifásica padronizada de 415 V cobre quase todas as indústrias de fábrica, energia e máquinas pesadas em todo o mundo, e o fusível aparafusado de alta corrente se adapta a cada link de proteção de energia central dentro desses sistemas. As equipes de compras que gerenciam portfólios de projetos multissetoriais se beneficiam de um modelo de componente único que satisfaz diversas demandas de proteção de equipamentos, unificando o estoque de peças sobressalentes e os padrões de treinamento de manutenção em diferentes locais do projeto.

• Painéis de distribuição de energia industrial e comutadores principais: Usados ​​como proteção primária contra sobrecorrente para barramentos de entrada do gabinete, isolando falhas de curto-circuito para proteger toda a estrutura de fiação do gabinete.
• Centros de controle de motores: Protegem motores de acionamento trifásicos de transportadores, britadores, bombas e ventiladores contra queima de enrolamentos causada por sobrecarga de rotor bloqueado ou curto-circuito de terminal.
• Circuitos auxiliares de gerador e transformador: Instalados nos terminais de saída dos grupos geradores e nos lados de baixa tensão dos transformadores de distribuição para impedir que a corrente de falha se espalhe para o equipamento de energia a montante.
• Máquinas pesadas e equipamentos de construção: Aplicado aos principais circuitos de entrada de energia de grandes guindastes, equipamentos de mistura e máquinas de transporte de mineração operando sob cargas pesadas variáveis.
• Aparelhagem elétrica de proteção química e ambiental: A estrutura de isolamento cerâmico resiste à erosão corrosiva de gases e umidade dentro de salas de controle de plantas químicas e gabinetes de equipamentos de tratamento de águas residuais.

6. Diretrizes de instalação e regras de manutenção de operação diária

A instalação aparafusada correta e a manutenção de rotina estendem diretamente o ciclo de serviço dos elos fusíveis e evitam riscos de segurança ocultos causados ​​por montagem inadequada ou inspeção negligenciada. Todas as regras de operação seguem as especificações de operação auxiliar IEC 60269, adequadas para o pessoal de manutenção elétrica no local executar sem treinamento profissional complexo.

6.1 Especificações de instalação aparafusadas padrão

• Limpe todas as superfícies de contato do barramento antes da instalação para remover camadas de óxido e partículas de poeira que aumentam a resistência de contato.
• Aperte os parafusos de montagem com chaves dinamométricas calibradas para evitar terminais soltos que geram pontos quentes de superaquecimento.
• Mantenha espaço de instalação vertical e horizontal ao redor de cada elo fusível para garantir a dissipação natural do calor por convecção de ar sem bloqueio pela fiação do gabinete.
• Alinhe completamente as superfícies dos terminais prateadas com os planos do barramento de cobre para evitar contato pontual e riscos de superaquecimento local.

6.2 Normas Regulares de Inspeção e Manutenção

Durante as inspeções trimestrais do gabinete elétrico, a equipe de manutenção deve verificar visualmente se há descoloração nos terminais dos fusíveis (um sinal de aumento anormal de temperatura). Qualquer elo fusível que apresente descoloração da carcaça, oxidação do terminal ou pequena deformação deve ser substituído imediatamente, mesmo sem defeito de fusão. Após a interrupção da falha por curto-circuito, todo o elo fusível precisa de substituição completa em vez de reparo parcial, pois o material fundido interno e o enchimento de extinção de arco perdem o desempenho de proteção original uma vez ativado.

O gerenciamento de armazenamento exige a colocação de fusíveis sobressalentes em ambientes de armazenamento secos e livres de poeira para evitar a oxidação dos terminais prateados antes da instalação. Os componentes de estoque de longo prazo devem passar pela inspeção visual da aparência antes da entrega aos canteiros de obras para filtrar produtos com arranhões na superfície ou defeitos de rachaduras na casca da cerâmica.
